Zdalne uzbrajanie przełącznikiem kluczykowym z aplikacji Protegus 2

• 7 min czytania
• 30.10.2026

Ten artykuł to ogólny przewodnik, jak skonfigurować urządzenie Trikdis i centralę alarmową, aby system można było uzbrajać i rozbrajać z aplikacji Protegus 2 za pośrednictwem przełącznika kluczykowego.

Zanim zaczniesz

Artykuł zakłada, że zdarzenia z centrali alarmowej już docierają do aplikacji Protegus 2. Jeśli to jeszcze nie działa, najpierw trzeba to skonfigurować; tym artykuł się nie zajmuje.

Uzbrojenie i rozbrojenie może nastąpić także bez zdarzeń, ale cała usługa nie działa wtedy poprawnie: Protegus 2 nie otrzymuje informacji zwrotnej o rzeczywistym stanie centrali. Operacja może wówczas pozostać w toku na ekranie partycji, a klepsydra wyświetla się bez przerwy.

Jak to działa?

Urządzenia Trikdis mają jedno lub więcej wyjść albo programowalne zaciski I/O, które można skonfigurować także jako wyjście. Jedno takie wyjście uzbraja i rozbraja jedną partycję (strefę) centrali: steruje linią dozorową (wejściem), która w centrali jest skonfigurowana jako linia kluczykowa.

Jeśli chcesz niezależnie sterować kilkoma partycjami, dla każdej partycji potrzebne jest osobne wyjście w urządzeniu Trikdis i tyle samo wolnych linii w centrali, które można zaprogramować jako kluczykowe.

Rozwiązanie składa się z trzech części:

1. odbiór zdarzeń — artykuł przyjmuje go za gotowy;
2. okablowanie przełącznika kluczykowego i zaprogramowanie centrali alarmowej;
3. ustawienie wyjścia sterującego urządzenia Trikdis w programie TrikdisConfig, a następnie konfiguracja sterowania w Protegus 2.

Z którym urządzeniem Trikdis?

Jeśli potrzeba więcej wyjść, moduł rozszerzeń iO-8 dodaje kolejnych osiem programowalnych wejść lub wyjść.

Okablowanie

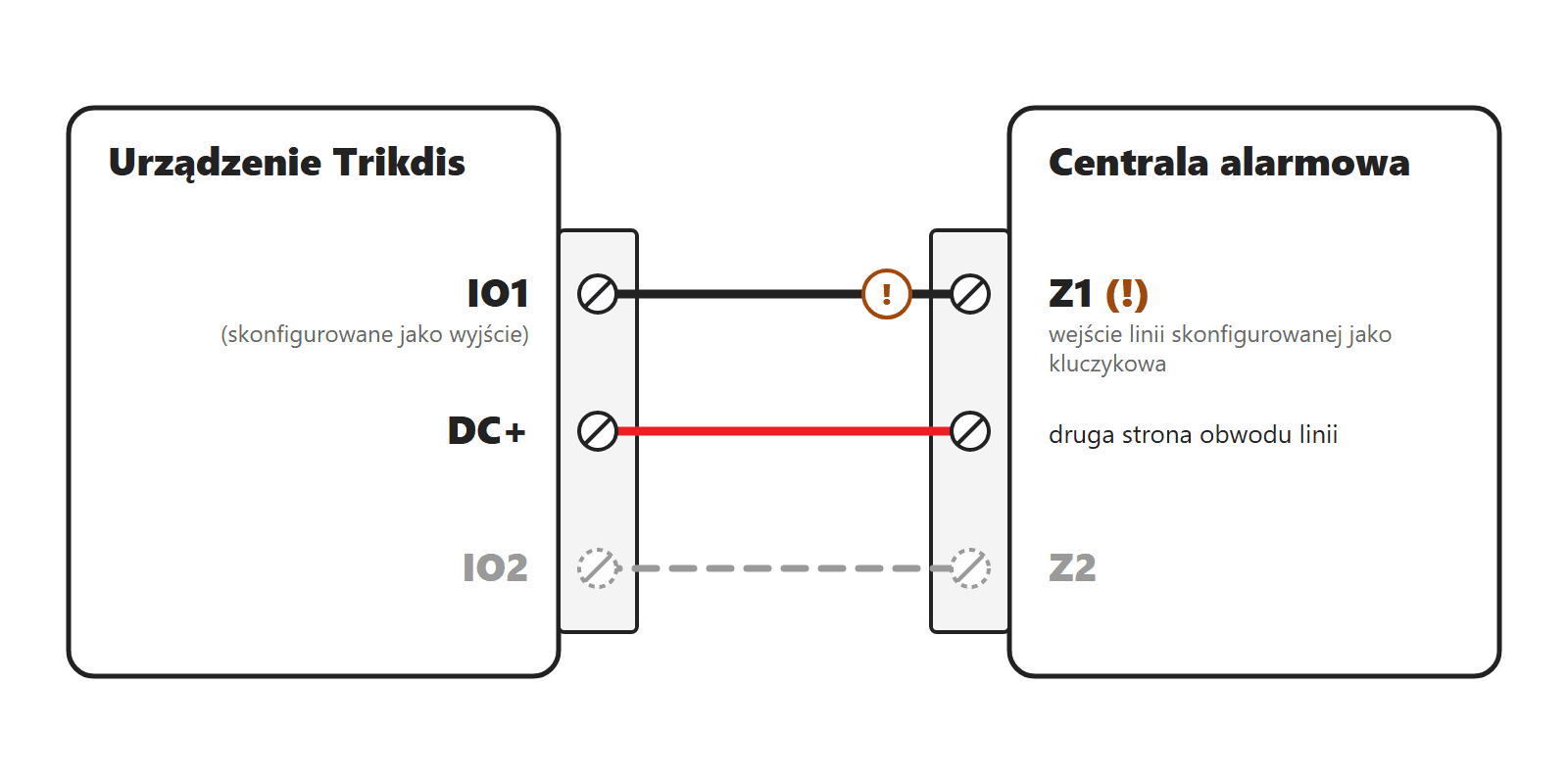

Rysunek i lista pokazują tylko punkty biorące udział w sterowaniu przełącznikiem kluczykowym, a nie okablowanie całego systemu. Zasilanie i przesyłanie zdarzeń są z punktu widzenia artykułu już gotowe.

(!) W zależności od typu i ustawień centrali w tym punkcie może być konieczne podłączenie rezystora końca linii (patrz niżej).

W przykładzie używamy zacisków DC+ i IO1 urządzenia Trikdis. Wyjście przełącza w kierunku DC+. Dla drugiej partycji analogicznie następuje IO2 i druga linia kluczykowa.

Do prawidłowego działania między urządzeniem Trikdis a centralą nie trzeba montować osobnego przekaźnika, ponieważ komunikator jest zasilany z centrali. Sterowanie można zrealizować także przez osobny przekaźnik.

Konfiguracja linii: NC, NO lub EOL

Linię kluczykową trzeba podłączyć tak, jak centrala oczekuje tego na danej linii. Zależy to od ustawienia centrali:

• NO (normalnie otwarta): rezystor nie jest potrzebny. To najczęstszy przypadek.
• EOL (rezystor końca linii): trzeba podłączyć także rezystor podany w instrukcji centrali. To również częste.
• NC (normalnie zamknięta): rzadsze; sposób podłączenia podaje instrukcja centrali.

Warto to wyjaśnić przed podłączeniem, bo przy złym zakończeniu linia zgłasza awarię lub sabotaż, a przełącznik kluczykowy nie działa.

Programowanie centrali alarmowej

Dokładne kroki programowania różnią się w zależności od marki i modelu, dlatego podajemy tu ogólny przewodnik; numery sekcji znajdziesz w instrukcji centrali. Ta część nie zajmuje się też konfiguracją łącza telefonicznego (TIP/RING) ani innych łączy komunikacyjnych, a jedynie krokami potrzebnymi do sterowania przełącznikiem kluczykowym.

1. Typ linii: linię używaną jako kluczykowa (na przykład Z1) trzeba zaprogramować jako linię typu kluczykowego. Są dwa tryby działania: impulsowy i poziomowy (dwustanowy). Zwykle zalecamy impulsowy, ale poziomowy też może być używany. Później ten sam tryb trzeba wybrać w Protegus 2.
2. Partycja: linię trzeba przypisać do partycji, którą chcesz sterować. W systemach z jedną partycją często jest to domyślnie w porządku, bez dodatkowego ustawiania. Jeśli sterowanie nie działa, koniecznie sprawdź przypisanie do partycji.
3. Zakończenie linii: to również zależy od centrali. Jeśli centrala pozwala ustawić typ zakończenia dla każdej linii osobno, najprostsze jest NO, zwłaszcza gdy urządzenie Trikdis znajduje się tuż obok centrali: przy tak krótkim połączeniu łatwo znaleźć także błąd okablowania. Jeśli centrala pozwala ustawić zakończenie tylko wspólnie dla wszystkich linii albo w ogóle nie da się go zmienić, okablowanie trzeba dostosować do zakończenia wymaganego przez centralę, w razie potrzeby z użyciem rezystorów.
4. Konfiguracja linii (NC, NO lub EOL) musi być zgodna z okablowaniem.
5. Centrala musi raportować uzbrojenie i rozbrojenie, bo na tej podstawie Protegus 2 wyświetla stan partycji.

W niektórych centralach raportowanie zdarzeń uzbrojenia i rozbrojenia może być fabrycznie wyłączone. Przykładem jest DSC NEO: tam raportowanie zdarzeń zdalnego uzbrojenia i rozbrojenia trzeba osobno włączyć.

Konfiguracja urządzenia Trikdis (TrikdisConfig)

1. Otwórz program TrikdisConfig i odczytaj ustawienia urządzenia.
2. Na zakładce, na której określa się funkcję wejść i wyjść, ustaw zacisk używany do sterowania na wartość OUT. Pozostałe zaciski zostaw na Disabled.
3. Zapisz zmiany do urządzenia.

Pozostałe ustawienia sterowania wykonuje się w aplikacji Protegus 2.

Konfiguracja w Protegus 2

Ta część zakłada, że system już istnieje w Protegus 2, zdarzenia docierają prawidłowo, a partycje są widoczne.

1. Wybierz partycję, którą chcesz sterować.
2. Włącz Control with Protegus2, w polu Assigned Output wybierz odpowiednie wyjście, a następnie tryb działania: Pulse (impulsowy) lub Level (poziomowy). Musi on być zgodny z typem ustawionym w centrali dla linii kluczykowej. Zazwyczaj używa się impulsowego.

Przy kilku partycjach trzeba to wykonać osobno dla każdej sterowanej partycji, wybierając dla każdej jej własne wyjście.

Co widzi użytkownik?

W Protegus 2 uzbrajasz i rozbrajasz kłódkami na ekranie partycji. Przy kilku partycjach każda ma własną kłódkę, więc można nimi sterować niezależnie od siebie.

• Zamknięta czerwona kłódka: partycja jest uzbrojona.
• Otwarta zielona kłódka: partycja jest rozbrojona.

Kłódka przyjmuje wygląd odpowiadający rzeczywistemu stanowi pod wpływem zdarzenia przychodzącego z centrali alarmowej.

Między wydaniem polecenia a informacją zwrotną może upłynąć trochę czasu. Urządzenie Trikdis uruchamia przełącznik kluczykowy, następnie w centrali może na przykład upłynąć czas na wyjście. Jeśli informacja zwrotna przychodzi przez połączenie TIP/RING, może to potrwać kolejne 10–20 sekund. Poczekaj, aż zdarzenie dotrze i aplikacja zaktualizuje stan partycji.

Pomoc w konfiguracji i usuwaniu usterek

Urządzenie Trikdis i centralę alarmową można sprawdzić niezależnie od siebie, dzięki czemu usterkę szybko się znajduje.

1. Wyjście Trikdis: podłącz przekaźnik testowy między IO1 a DC+ i włącz wyjście z Protegus 2. Jeśli przekaźnik zadziała, urządzenie Trikdis przełącza. Zamiast przekaźnika możesz też mierzyć multimetrem.
2. Centrala alarmowa: odłącz urządzenie Trikdis i przewodem na krótko zewrzyj dwa punkty przyłączeniowe linii skonfigurowanej jako kluczykowa: zazwyczaj wejście linii i COM. W ten sposób sprawdzisz, czy centrala prawidłowo reaguje na sterowanie.

Jeśli przekaźnik zadziała, ale centrala nie uzbraja się nawet przy zwarciu, trzeba poprawić programowanie centrali. Jeśli centrala uzbraja się przy zwarciu, ale nie na wyjście Trikdis, sprawdź okablowanie lub ustawienie w TrikdisConfig. Jeśli centrala się uzbraja, ale kłódka się nie zmienia, zajrzyj do dziennika zdarzeń: czy dotarło zdarzenie uzbrojenia i z którą partycją.

Wyjątek: DSC Alexor

DSC Alexor wysyła zdarzenia z numerem partycji 0, dlatego Protegus 2 nie może obsłużyć stanu partycji w zwykły sposób. Dzięki indywidualnemu rozwiązaniu sterowanie przełącznikiem kluczykowym da się zrealizować także tutaj, ale ekran partycji z kłódkami nie będzie działał prawidłowo.
